Ввод и прокладка кабеля

77

Ввод и прокладка кабеля внутри электротехнического и телекоммуникационного шкафа — это один из самых важных этапов сборки щита/шкафа, от которого зависит надёжность, безопасность, ремонтопригодность и срок службы всего оборудования.

Процесс делится на два основных этапа:

Ввод кабеля (предпочтительно снизу или сверху)

Для безопасного ввода кабеля внутрь шкафа используются мембранные кабельные вводы различной конфигурации.

Прокладка и фиксация внутри шкафа.

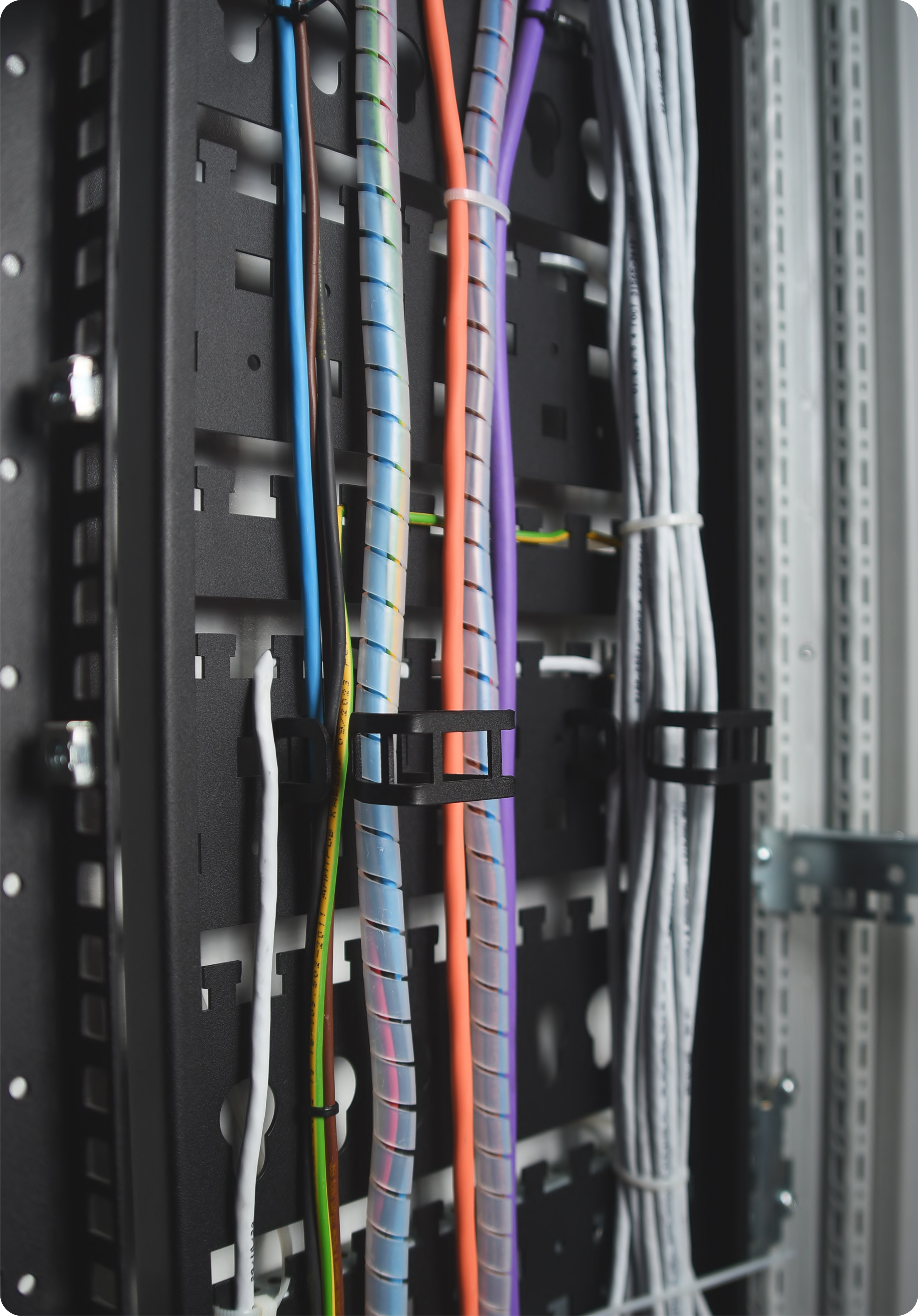

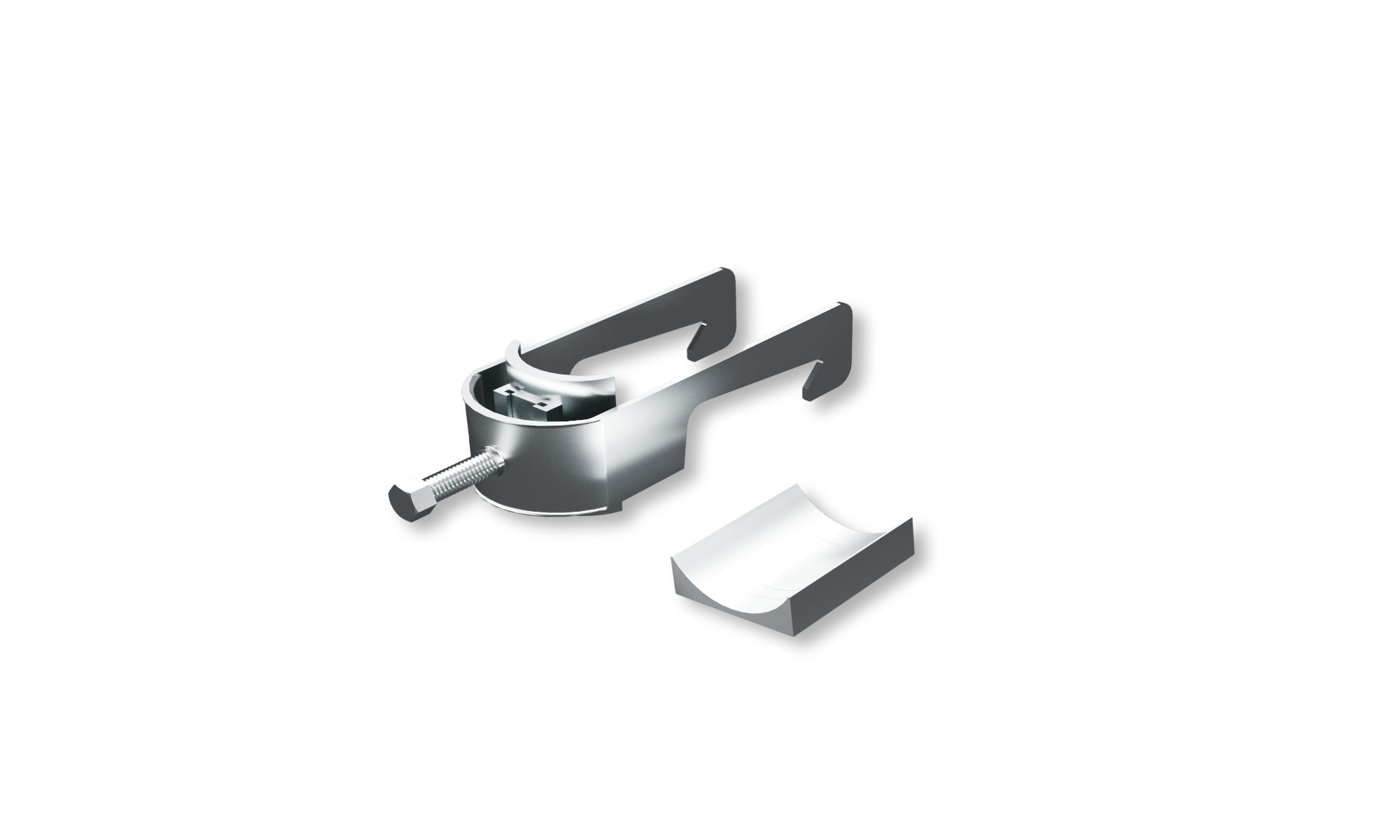

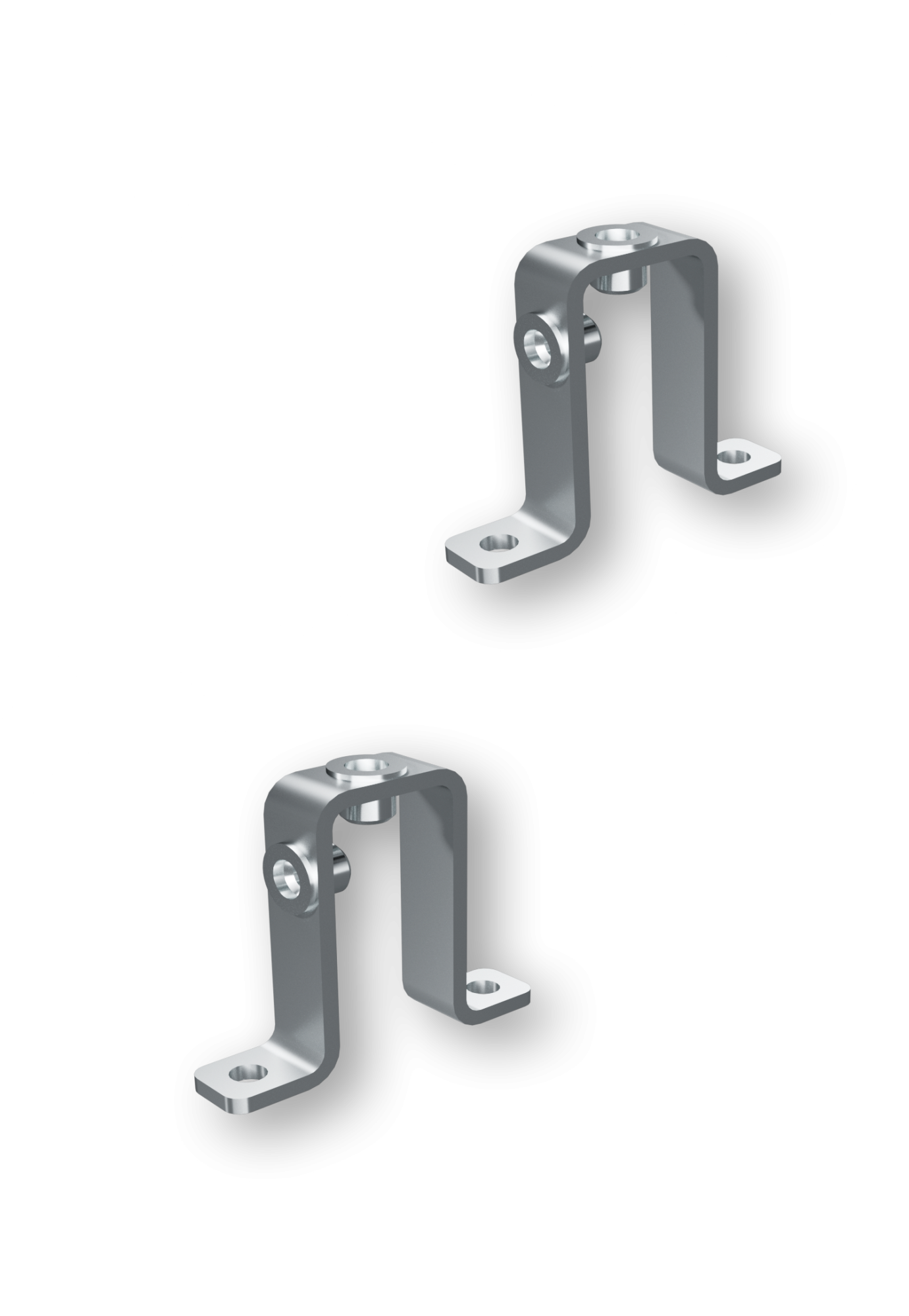

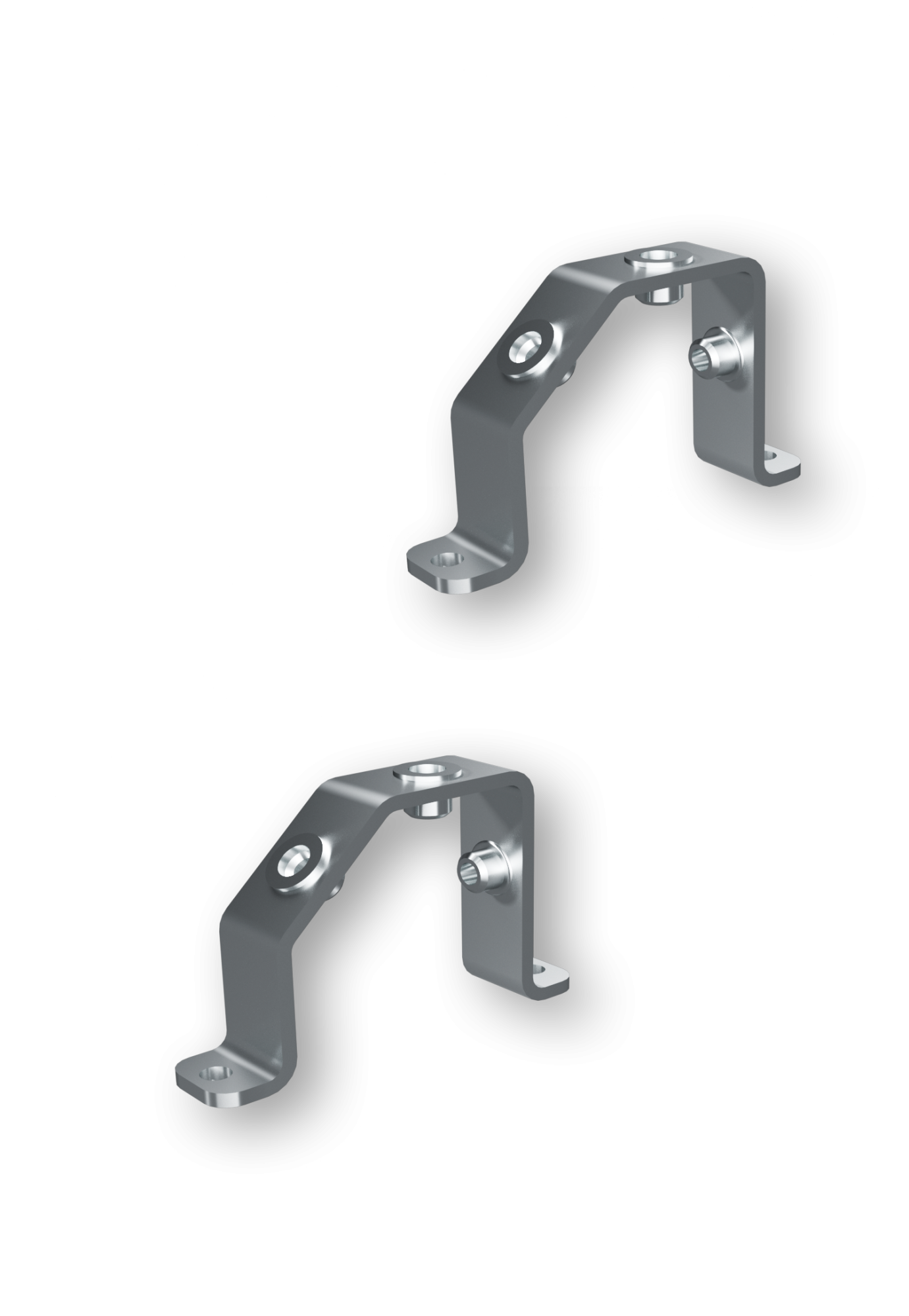

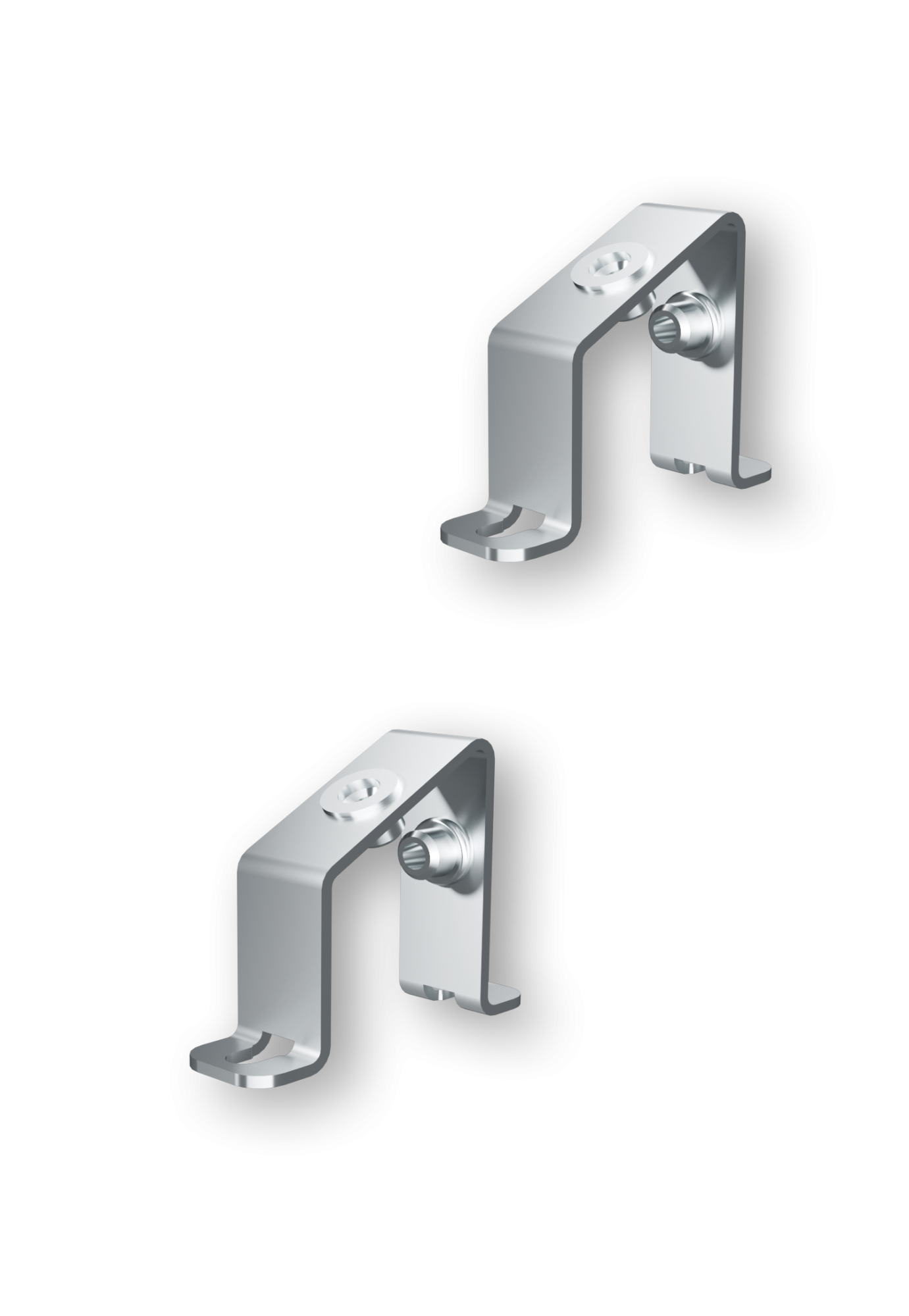

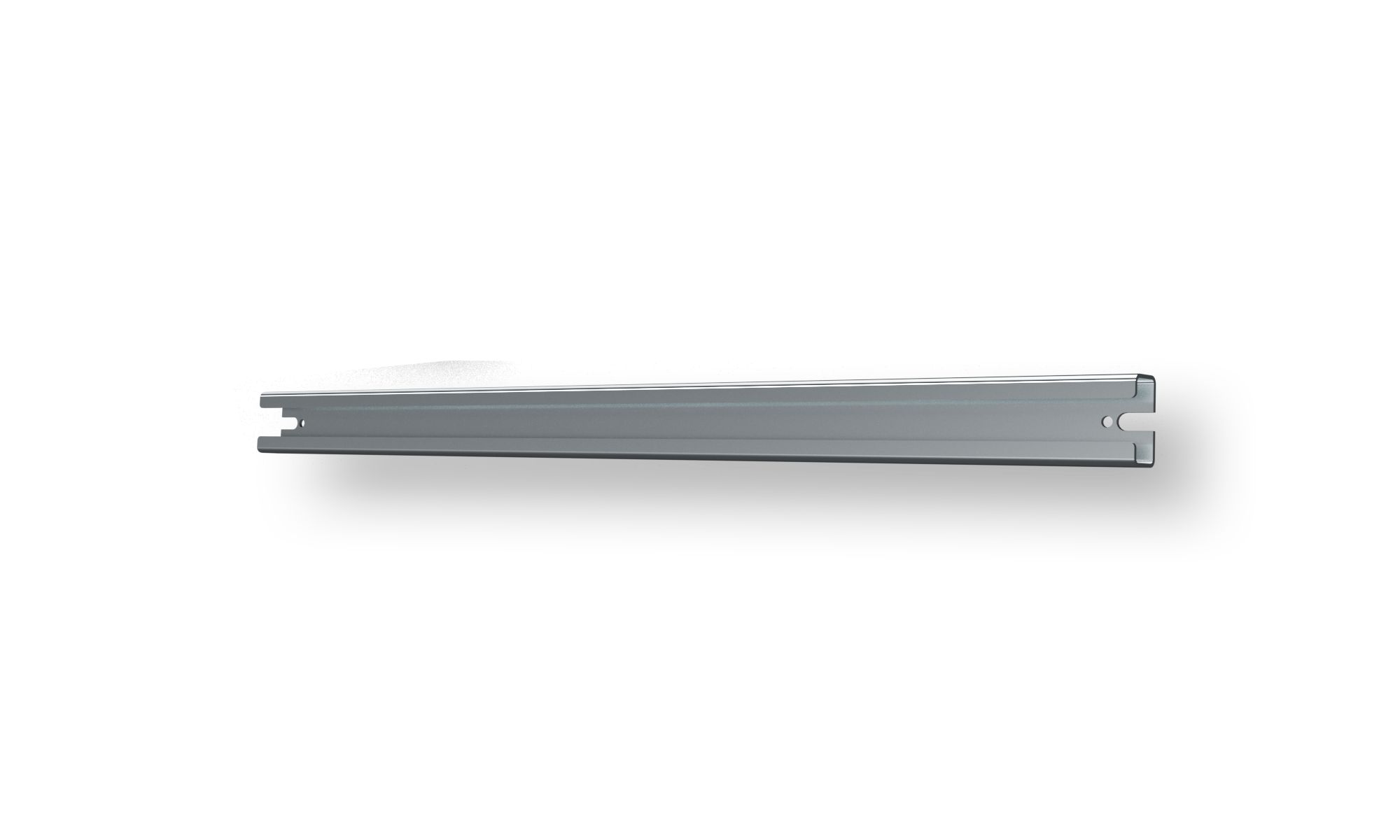

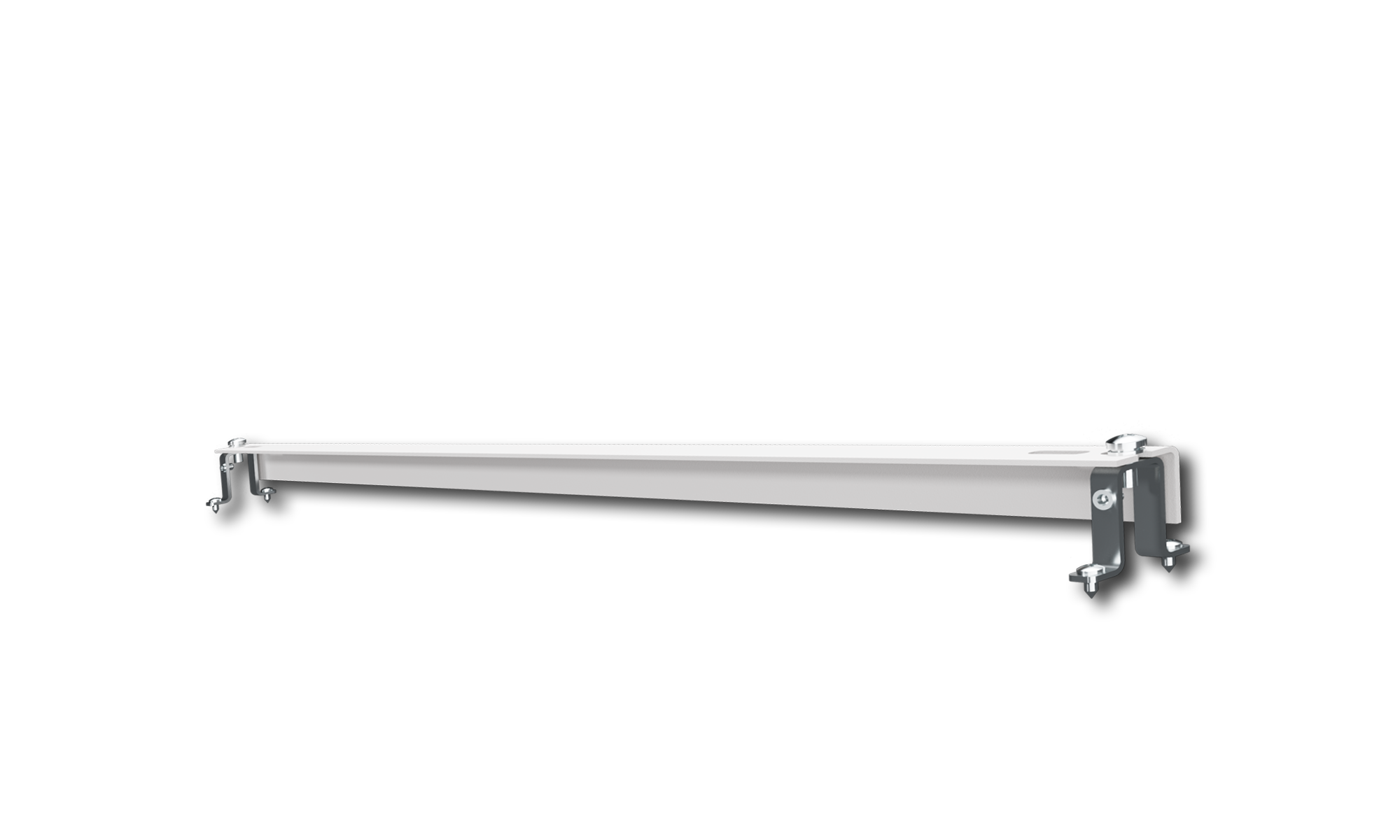

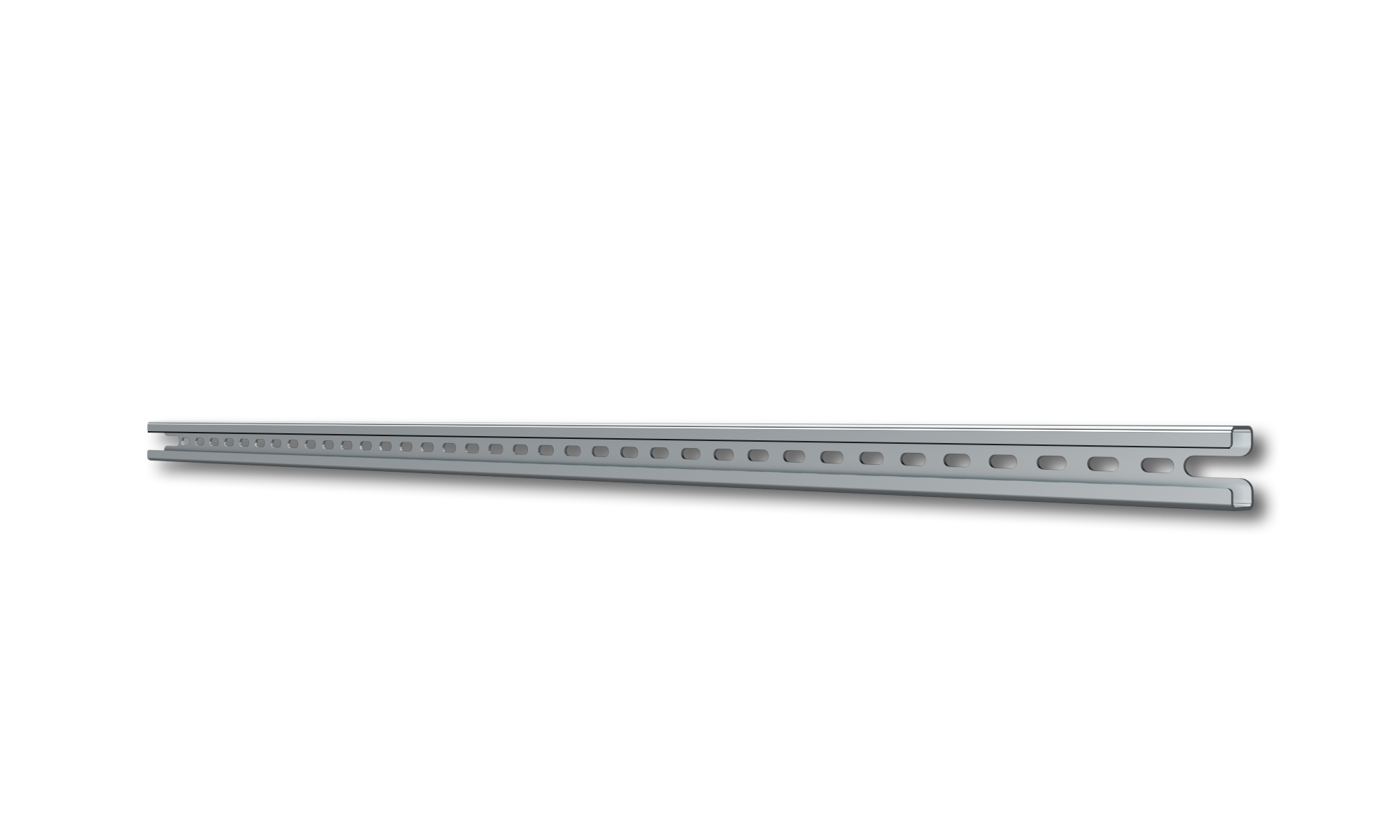

Для организации прокладки кабеля используются кабельные шины (С-образные, с угловым профилем, комбинированные), шины для разгрузки от натяжения, кабельные трассы, скобы, зажимы и т.д.

Типичная схема организации в шкафу (рекомендуется)

Кабели входят снизу (предпочтительно) или сверху.
Сразу после ввода — фиксация зажимами и разгрузка натяжения.
Силовые кабели идут по нижней горизонтальной шине или левому вертикальному каналу.
Управляющие и сигнальные кабели — по верхней или правой стороне.
Запас кабеля (петля) — 20–30 см для удобства обслуживания.
Все пучки аккуратно стянуты и зафиксированы каждые 30–50 см.
Никаких пересечений силовых и слаботочных кабелей под прямым углом без разделения.
