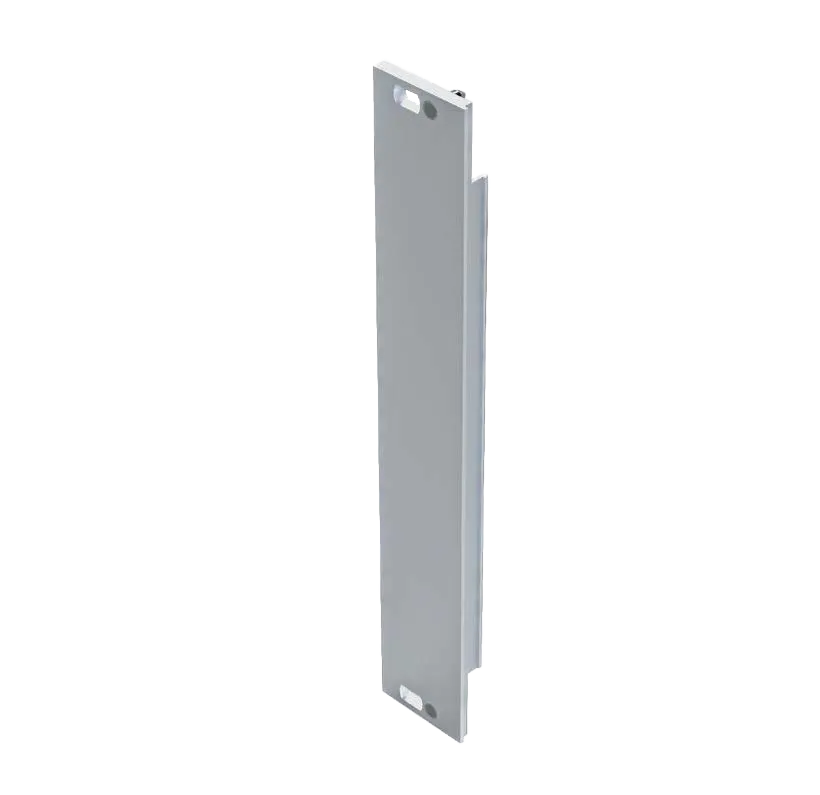

Передняя панель, U-образный профиль, экранируемая

Передняя панель U-образного профиля экранируемая для блочного каркаса (крейта) — это специализированный конструктивный элемент, который служит лицевой частью вставного модуля (печатной платы или сборки из нескольких плат) внутри стандартизированного шасси (например, 19-дюймового крейта, систем стандартов VME, CompactPCI, PXI или Eurocard)

Ключевые особенности конструкции

·           U-образный профиль: В отличие от простых плоских панелей, её боковые края загнуты под углом, образуя в поперечном сечении форму буквы «U». Это придает панели значительно большую механическую жесткость на изгиб, что критически важно для высоких модулей (например, стандарта 6U и выше)

·           Экранируемость: Панель разработана для обеспечения электромагнитной совместимости (ЭМС). Её лицевая сторона обычно анодирована (для декоративной защиты и стойкости к коррозии), а тыльная сторона имеет токопроводящее (пассивированное) покрытие.  По боковым кромкам предусматривается установка специальных ЭМС-уплотнителей (например, из металлизированной ткани с полиуретановым наполнителем или пружинных контактов из нержавеющей стали), которые создают надежный электрический контакт с направляющими крейта

·           Интеграция с фурнитурой: Конструкция имеет стандартизированные отверстия и пазы для крепления ручек-экстракторов (типов IEL, IET или трапециевидных), которые необходимы для работы с модулем

Такие панели являются отраслевым стандартом в оборудовании, где предъявляются повышенные требования к надежности, вибростойкости и помехозащищенности: телекоммуникационные системы, промышленная автоматика, авионика, железнодорожный транспорт, оборонная техника и сложная измерительная аппаратура.
