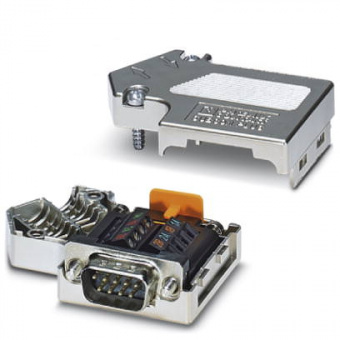

Шинный штекер D-SUB - SUBCON-PLUS-PROFIB/SC2 Phoenix Contact арт. 2708232

Шинный штекер D-SUB - SUBCON-PLUS-PROFIB/SC2 Phoenix Contact арт. 2708232

Артикул: 2708232
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Штекер D-SUB, 9-контактный, контактный штырек, подвод кабеля под углом 35°, шинная система: PROFIBUS DP до 12 Мбит/с, нагрузочные резисторы подключаются ползунковым переключателем, расположение выводов: 3, 5, 6, 8; винтовые клеммы

Размеры

Макс. диаметр кабеля 8,4 мм
Мин. диаметр кабеля 7,6 мм
Ширина 16,6 мм
Высота 39,4 мм
Длина 58 мм

Окружающие условия

Температура окружающей среды (при эксплуатации) -20 °C ... 75 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 80 °C
Высота 5000 м (Ограничение см. в заявлении производителя)

Общие сведения

Номинальное напряжение UN 50 В
Номинальный ток IN 100 мА
Шинная система PROFIBUS DP
Сигнал PROFIBUS
Циклы установки > 200
Крепежные винты SUBCON 4-40 UNC
Момент затяжки 0,4 Нм
Материал корпуса ABS, с металлическим покрытием
Расположение выводов 3, 5, 6, 8

Характеристики клемм

Подключение Штекерная часть разъема D-SUB
Полюсов 9
Тип подключения Вилка D-SUB
Нагрузочный резистор 390 Ω
220 Ω
390 Ω (подключается снаружи)
Подключение Клеммы для печатного монтажа
Тип подключения Винтовые зажимы
Сечение гибкого проводника мин. 0,14 мм²
Сечение гибкого проводника макс. 1 мм²
Сечение жесткого проводника мин. 0,14 мм²
Сечение жесткого проводника макс. 1,5 мм²
Мин. сечение гибкого проводника AWG 26
Сечение гибкого проводника AWG, макс. 18
Сечение провода AWG/kcmil, мин. 26
Сечение провода AWG/kcmil, макс. 16
Длина снятия изоляции 5 мм
Момент затяжки 0,4 Нм

eCl@ss

eCl@ss 4.0 27140816
eCl@ss 4.1 27140816
eCl@ss 5.0 27143424
eCl@ss 5.1 27143424
eCl@ss 6.0 27143424
eCl@ss 7.0 27440209
eCl@ss 8.0 27440302

ETIM

ETIM 2.0 EC001132
ETIM 3.0 EC001132
ETIM 4.0 EC001132
ETIM 5.0 EC001132

UNSPSC

UNSPSC 6.01 30211802
UNSPSC 7.0901 39121402
UNSPSC 11 39121402
UNSPSC 12.01 39121402
UNSPSC 13.2 39121402
