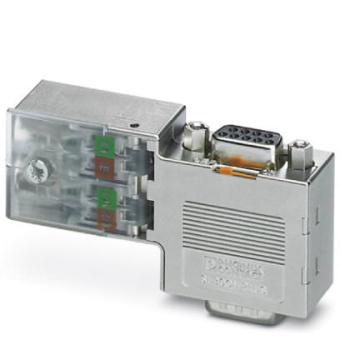

Шинный штекер D-SUB - SUBCON-PLUS-PROFIB/90/PG/IDC Phoenix Contact арт. 2313685

Шинный штекер D-SUB - SUBCON-PLUS-PROFIB/90/PG/IDC Phoenix Contact арт. 2313685

Артикул: 2313685
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Разъем D-SUB, 9-полюсный, штыревой, кабельный ввод под углом 90°, шинная система: PROFIBUS DP до 12 Мбит/с с гнездом Pg-D-SUB для подключения программирующего устр-ва, нагрузочное сопротивление подключается посредством ползункового переключателя, расположение выводов: 3, 5, 6, 8; клеммы с прокалывающими контактами

Размеры

Макс. диаметр кабеля 8,4 мм
Мин. диаметр кабеля 7,6 мм
Ширина 16,8 мм
Высота 34,8 мм
Длина 72 мм

Окружающие условия

Температура окружающей среды (при эксплуатации) -20 °C ... 75 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 80 °C
Высота 5000 м (Ограничение см. в заявлении производителя)

Общие сведения

Номинальное напряжение UN 5 В AC/DC
Номинальный ток IN 100 мА
Шинная система PROFIBUS DP
Сигнал PROFIBUS
Циклы установки > 200
Испытательное напряжение 50 В
Крепежные винты SUBCON 4-40 UNC
Момент затяжки 0,4 Нм
Материал корпуса ABS, с металлическим покрытием
Расположение выводов 3, 5, 6, 8

Характеристики клемм

Подключение Штекерная часть разъема D-SUB
Полюсов 9
Тип подключения Вилка D-SUB
Нагрузочный резистор 390 Ω
220 Ω
390 Ω (подключается снаружи)
Подключение Клеммы с прокалывающими контактами
Тип подключения Быстрый зажим IDC
Сечение гибкого проводника мин. 0,32 мм²
Сечение гибкого проводника макс. 1 мм²
Сечение жесткого проводника мин. 0,32 мм²
Сечение жесткого проводника макс. 1 мм²
Мин. сечение гибкого проводника AWG 22
Сечение гибкого проводника AWG, макс. 18
Сечение провода AWG/kcmil, мин. 22
Сечение провода AWG/kcmil, макс. 18
Подключение Вход для программирования
Полюсов 9
Тип подключения Розетка D-SUB

eCl@ss

eCl@ss 4.0 272607xx
eCl@ss 4.1 27260701
eCl@ss 5.0 27143424
eCl@ss 5.1 27143424
eCl@ss 6.0 27143424
eCl@ss 7.0 27440209
eCl@ss 8.0 27440302

ETIM

ETIM 3.0 EC001132
ETIM 4.0 EC001132
ETIM 5.0 EC001132

UNSPSC

UNSPSC 6.01 30211802
UNSPSC 7.0901 39121402
UNSPSC 11 39121402
UNSPSC 12.01 39121402
UNSPSC 13.2 39121402
