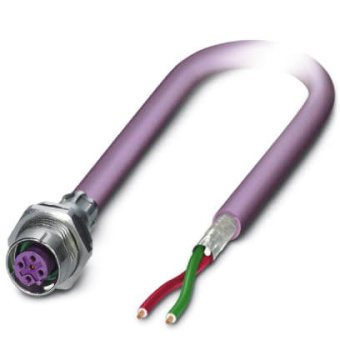

Встраиваемый соединитель для шинной системы - SACCBP-M12FSB-2CON-M16/1,0-910 Phoenix Contact арт. 1534397

Встраиваемый соединитель для шинной системы - SACCBP-M12FSB-2CON-M16/1,0-910 Phoenix Contact арт. 1534397

Артикул: 1534397
Под заказ
Цена по запросу
Условия приобретения

Вы можете приобрести оборудование кратно минимальной упаковки. За исключением случаев наличия единичного товара на складе Овертайм.

Сроки поставки

Срок поставки отсутствующего на складе стандартного оборудования составляет от 3 до 8 недель, в зависимости от номенклатуры, с момента зачисления денежных средств на р/с Поставщика. Нестандартное оборудование поставляется в сроки от 8 недель.

Доставка по России Самовывоз с нашего склада в Санкт-Петербурге, отправка в регионы транспортными компаниями.
Высокая надежность Высокий рейтинг надежности в работе с клиентами – 97% поставок осуществляется в оговоренные сроки.

Встраиваемая розетка шинной системы, PROFIBUS, 2-полюсная, M12, экранированная, с механическим ключом В-типа, монтаж с задней части стенки / резьбовое крепление M16, с кабелем шины длиной 1 м, 2 x 0,25 мм²

Размеры

Длина кабеля 1 м

Окружающие условия

Температура окружающей среды (при эксплуатации) -25 °C ... 85 °C (вилка / розетка)
Класс защиты IP67

Общие сведения

Указание Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат.
Расчетный ток при 40 ℃ 4 А
Расчетное напряжение 60 В
Полюсов 2
Проходное сопротивление ≤ 3 мΩ
Сопротивление изоляции ≥ 100 MΩ
Кодирование B - инверс.
Стандарты / нормативные документы Разъем M12 IEC 61076-2-101
Индикатор состояния Нет
Категория перенапряжения II
Степень загрязнения 3
Испытательное напряжение 2500 В
Циклы установки > 100

Материал

Класс воспламеняемости согласно UL 94 V0
Материал, контакт CuZn
Материал, контактная поверхность Ni/Au
Материал, держатель контакта PA 66
Материал накатанной гайки латунь, никелированный
Материал уплотнения FKM

Кабель

Тип кабеля PROFIBUS
Тип кабеля (краткое обозначение) 910
UL AWM Style 21198 (80 °C / 300 В)
Сечение провода 2x 0,25 мм² (Сигнальный провод)
AWG, сигнальная линия 24
Конструкция кабеля, сигнальная линия 19x 0,13 мм
Диаметр проводника вкл. изоляцию 2,55 мм ±0,07 мм
Цвета жил красный, зеленый
Общая скрутка 2 провода с 2 наполнителями для сердечника
Экранировка Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки
защитный экран оптоволоконного кабеля 85 %
Внешняя оболочка, цвет фиолетовый RAL 4001
Наружный диаметр кабеля D 7,8 мм ±0,2 мм
Количество циклов изгибания 4000000
Радиус изгиба 65 мм
Путь перемещения 4,5 м
Скорость поперечного перемещения 3 м/c
Ускорение 3 м/c²
Макс. количество циклов изгибания 5000000
Радиус изгиба 80 мм
Путь перемещения 4,5 м
Скорость поперечного перемещения 3 м/c
Ускорение 3 м/c²
Внешняя оболочка, материал PUR
Материал, изоляция проводника вспененный полиэтилен
Материал проводника гибкий провод из оцинкованной меди
Сопротивление изоляции ≥ 5 ГΩ*км
Сопротивление кабеля 157,2 Ом/км
Производственная мощность 30 нФ
Волновое сопротивление ном. 150 Ω ±10 % (3 МГц ... 20 МГц)
Экранирующая способность ≤ 4,9 дБ (при 16 МГц)
Номинальное напряжение, проводник 30 В
Испытательное напряжение, фаза / фаза 1500 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран 1500 В (50 Гц, 1 мин)
Негорючесть UL 1581, разд. 1060 (FT-1)
МЭК 60332-1
Стойкость, прочие данные низкая адгезия
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C (кабель, жестко прокладываемый)
-30 °C ... 70 °C (кабель, для подвижного монтажа)

eCl@ss

eCl@ss 4.0 27140815
eCl@ss 4.1 27140815
eCl@ss 5.0 27143423
eCl@ss 5.1 27143423
eCl@ss 6.0 27143423
eCl@ss 7.0 27449001
eCl@ss 8.0 27440103

ETIM

ETIM 2.0 EC001297
ETIM 3.0 EC002061
ETIM 4.0 EC002061
ETIM 5.0 EC002061

UNSPSC

UNSPSC 6.01 31251501
UNSPSC 7.0901 31251501
UNSPSC 11 31251501
UNSPSC 12.01 31251501
UNSPSC 13.2 31251501
