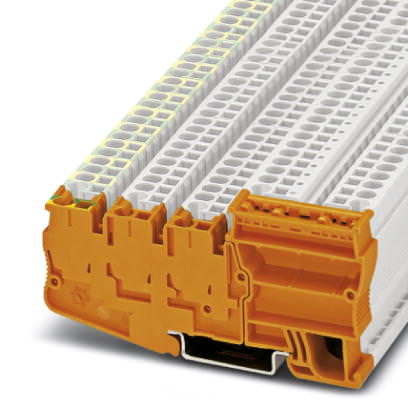

Заземляющие клеммы для выполнения проводки в зданиях, Тип подключения: Пружинный зажим, Сечение: 0,08 мм² - 4 мм², AWG: 28 - 12, Ширина: 10,4 мм, Цвет: oранжевый, Тип монтажа: NS 35/7,5, NS 35/15
Количество ярусов | 3 |
---|---|
Количество точек подключения | 5 |
Цвет | oранжевый |
Изоляционный материал | PA |
Класс воспламеняемости согласно UL 94 | V0 |
Расчетное импульсное напряжение | 4 кВ |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Группа изоляционного материала | I |
Подключение согласно стандарту | МЭК 60947-7-1 / МЭК 60947-7-2 |
Максимальный ток нагрузки (нижний ярус) | 30 А |
Дополнительный текст | для кабеля сечением 4 мм² Поперечное сечение |
Номинальный ток IN (нижний ярус) | 18 А (при подаче питания по центру и сечении проводника 4 мм²) |
18 А (при подаче питания с одной стороны и сечении проводника 2,5 мм²) | |
Номинальное напряжение UN | 250 В |
Открытая боковая стенка | nein |
Спецификация испытания защиты от прикосновений | DIN EN 50274 (VDE 0660-514):2002-11 |
Безопасность при прикосновении руками | обеспечивается |
Безопасность при прикосновении пальцами | обеспечивается |
Заданное значение испытательного импульсного напряжения | 4,8 кВ |
Результат испытаний импульсным напряжением | Испытание проведено |
Заданное значение испытательного переменного напряжения | 1,5 кВ |
Результат испытания с изменением напряжения | Испытание проведено |
Испытание на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
Испытание на изгиб Скорость вращения | 10 об/мин. |
Испытание на изгиб при вращении | 135 |
Испытание на изгиб Сечение провода/Масса | 0,08 мм² / 0,1 кг |
2,5 мм²/0,7 кг | |
4 мм²/0,9 кг | |
Результат испытания на изгиб | Испытание проведено |
Испытание на растяжение, сечение провода | 0,08 мм² |
Растягивающее усилие, заданное значение | 5 Н |
Испытание на растяжение, сечение провода | 2,5 мм² |
Растягивающее усилие, заданное значение | 50 Н |
Испытание на растяжение, сечение провода | 4 мм² |
Растягивающее усилие, заданное значение | 60 Н |
Результат испытания на растяжение | Испытание проведено |
Заданное значение | 1 Н |
Результат испытаний глухой посадки | Испытание проведено |
Результат проверки падения напряжения | Испытание проведено |
Испытание на нагревание | Испытание проведено |
Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 2,5 мм² |
Кратковременный ток | 0,3 кA |
Результат проверки стойкости к току КЗ | Испытание проведено |
Испытание на старение безвинтовых клемм Температурные циклы | 192 |
Результат испытаний на старение | Испытание проведено |
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
Результат термических испытаний | Испытание проведено |
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 120 °C |
Ширина | 10,4 мм |
---|---|
Длина | 92,3 мм |
Высота NS 35/7,5 | 44,5 мм |
Высота NS 35/15 | 52 мм |
Указание | Bitte beachten Sie die Strombelastbarkeit der Tragschienen. |
---|---|
Тип подключения | Пружинный зажим |
Сечение жесткого проводника мин. | 0,08 мм² |
Сечение жесткого проводника макс. | 4 мм² |
Сечение гибкого проводника мин. | 0,08 мм² |
Сечение гибкого проводника макс. | 2,5 мм² |
Сечение провода AWG/kcmil, мин. | 28 |
Сечение провода AWG/kcmil, макс. | 12 |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,14 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,14 мм² |
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 0,5 мм² |
Длина снятия изоляции | 10 мм |
Калиберная пробка | A3 |
eCl@ss 4.0 | 27141118 |
---|---|
eCl@ss 4.1 | 27141118 |
eCl@ss 5.0 | 27141118 |
eCl@ss 5.1 | 27141118 |
eCl@ss 6.0 | 27141128 |
eCl@ss 7.0 | 27141128 |
eCl@ss 8.0 | 27141141 |
ETIM 2.0 | EC000900 |
---|---|
ETIM 3.0 | EC000900 |
ETIM 4.0 | EC000900 |
ETIM 5.0 | EC000900 |
UNSPSC 6.01 | 30211811 |
---|---|
UNSPSC 7.0901 | 39121410 |
UNSPSC 11 | 39121410 |
UNSPSC 12.01 | 39121410 |
UNSPSC 13.2 | 39121410 |
